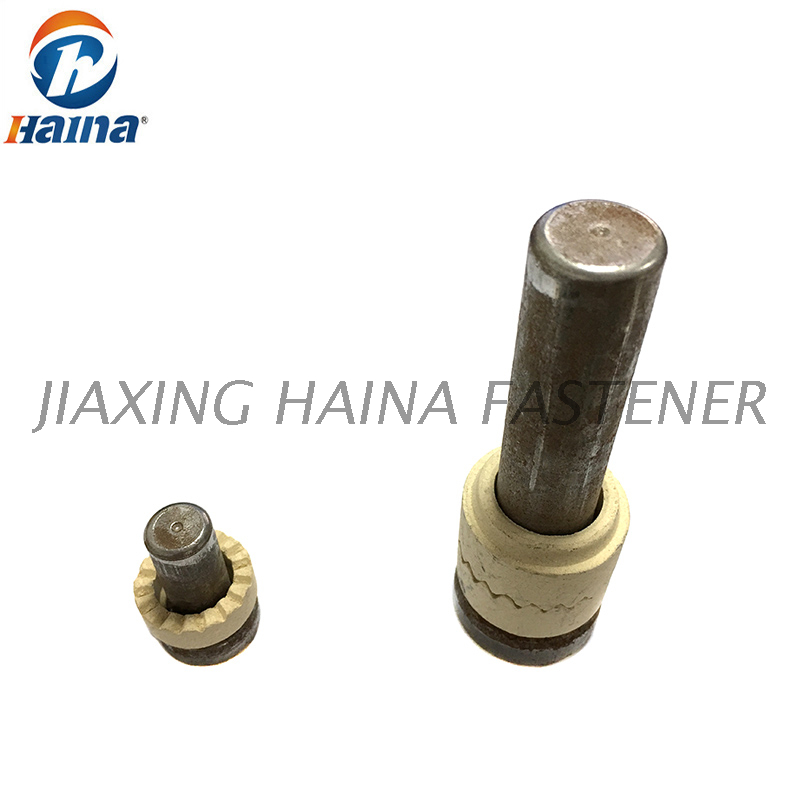

Goujon de connecteur de cisaillement à haute résistance avec norme ISO 13918 Type : SD

Des goujons de cisaillement (connecteurs de cisaillement de soudage non réfléchi) sont conçus pour attacher la dalle de béton avec les poutres en acier et la terrasse en acier. Ces connecteurs de cisaillement peuvent résister aux forces de cisaillement et augmenter la capacité de chargement de cisaillement dans les bâtiments en acier.
Principalement appliqué pour le soudage de goujon de pont en acier dans le projet de construction composite. Comme des structures à encadrement en acier élevée, des bâtiments industriels, des ponts en acier Soudage de la construction, des installations de transport et d'autres types de projets de structures en acier.Tous les goujons de cisaillement sont fournis avec des ferrules en céramique (anneau en céramique). Les ferrules en céramique sont en cordiérite et capables de résister aux chocs de chaleur et à des températures élevées sans fusion ni briser
État de disponibilité:
Quantité:
  • 19x90
  • HNF
  • 20170611

Connecteur de cisaillement à haute teneur trempe avec standard ISO 13918 Type: SD

Le goujon de cisaillement est des attaches avec une connexion de rigidité de haute résistance. Les goujons de cisaillement sont abrégés comme des goujons cylindriques (goujons de la tête de fromage pour le soudage au goujon arc). Les spécifications des goujons de théâtre sont un diamètre nominal ф10 ~ ф25mm, la longueur totale du soudage avant la 40 ~ 300 mm. Le clou a le haut de la tête avec les glyphes pour faire la marque d'identification du fabricant, l'utilisation de l'ongle de soudage est très large.

Les goujons de connecteur de cisaillement sont conçus pour attacher la dalle de béton sur les poutres en acier et résister aux chargements de cisaillement entre la dalle de béton et le faisceau d'acier en construction composite. Cela nous permet de charger jusqu'à 1000 kg / m2 au lieu de la charge habituelle qui est beaucoup moins. La procédure économise du temps et donc de l'argent en raison de sa simplicité.

Les connecteurs de goujons de cisaillement sont l'élément le plus important de la conception de faisceau composite fixant les composants structurels en acier en acier. Les connecteurs STUS STUS résistent à des forces de cisaillement et augmentent la capacité de chargement de cisaillement dans les bâtiments en acier, les ponts.

图片 1
Soudure de la tête du cylindre
Dimension de boulon
d NOMINAL 10 13 16 19 22 25
Min 9.64 12.57 15.57 18.48 21.48 24.48
Max 10 13 16 19 22 25
dard Max 18.35 22.42 29.42 32.5 35.5 40.5
Min 17.65 21.58 28.58 31.5 34.5 39.5
d1 13 17 21 23 29 31
h 2.5 3 4.5 6 6 7
k Max 7.45 8.45 8.45 10.45 10.45 12.55
Min 6.55 7.55 7.55 9.55 9.55 11.45
r Min 2 2 2 2 3 3
Washington 4 5 5 6 6 6

Composant chimique du matériau (%)

Matériel

C

Si

Mn

P

S

Al

Ml15al

0.13-0.18

≤ 0,0.10

0,30-0.60

≤0.035

≤0.035

≥ 0.020

Swrch18a

0.15-0.20

≤ 0,0.10

0,60-0.90

≤0.030

≤0.035

1≥0.020

Propriétés mécaniquesDu connecteur de goujon de cisaillement

Pays

Résistance à la traction
BN / MM2

Seuil de rentabilité
BS / mm2

Élongation

pourcentage
δ%

Contraction

pourcentage
Ψ%

BS EN

ISO13918: 2008

≥450

≥350

≥15

Etats-Unis
ANSI / AWSD1.1

≥415

≥345

≥20

≥50

CHINE
Gb / t10433

≥ 400

≥320

≥14
